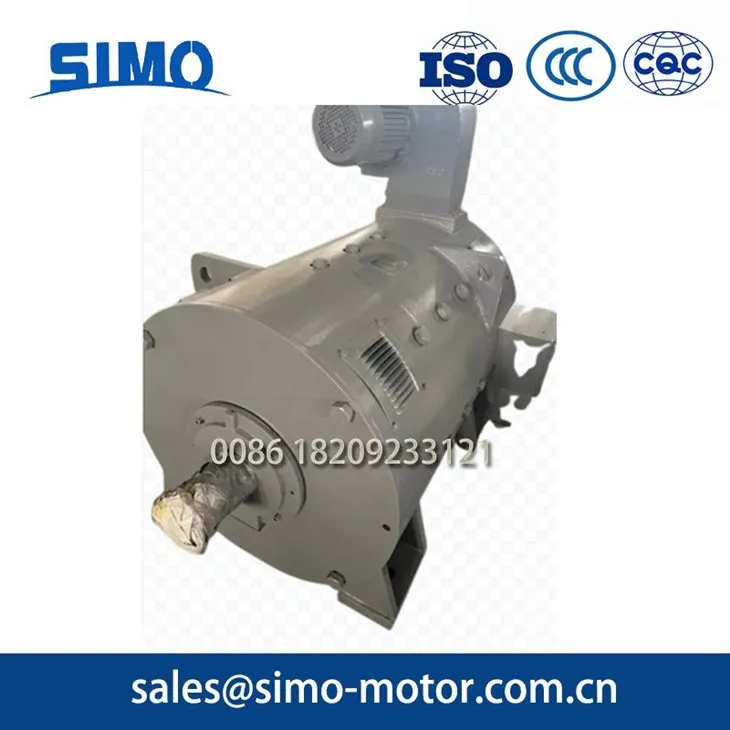

ZZJ - 802 Bローリングミル補助ドライブモーター

ZZJ -800補助ローリングミルドライブ用のDCモーターは、「補助ローリングミルドライブ用の電気モーターズ」の国際IEC -34-13標準に従って製造された当社の主要製品です。それは鉄鋼業界で重要な電力機器です。厳しい作業環境での頻繁なスタート、停止、頻繁な逆転に耐えることができます。主にローラーテーブル、プレスダウンデバイス、ルーパーテンションローラー、シアー、インゴットクレーンなどに使用されます。ZZ/ZZK、ZZY、ZZJO、ZZJ2およびその他のシリーズモーターの更新および交換用製品です。

この一連のモーターは、丸い構造、良好な熱散逸を備えており、整流器の電源に適しており、操作中の操作中の電流（負荷の変化）の脈動に耐えることができます。この一連のモーターは、600シリーズの外部寸法とインストールディメンションを維持しますが、パワーレベルは600シリーズよりも1レベルで、国際的に高度なレベルに達します。モーターの断熱クラスはFです。信頼できる断熱構造と含浸プロセスが採用され、安定した断熱性能と良好な熱散逸が確保されます。モーターは、DCジェネレーターセットの電源と静的整流器電源にも適しています。整流器の電源が3相完全に制御されたブリッジ回路に従って接続されている場合、長期的かつ良好な動作のためにフィルターリアクターを回避できます。

例：zzj - 802 b

ZZJ：補助ローリングミルドライブ用のDCモーター

8：シリーズコード

02B：モーターフレーム番号

3.1技術パラメーターテーブルのデータは、次の条件で使用する必要があります。

a。高度：1000mを超えない。

b。周囲の気温：-30程度+40度。

c。職場環境：断熱性に腐食性のある酸性、アルカリ性、または他のガスを含めるべきではありません。

d。モーターデューティサイクル：s 1 -外部換気による継続的義務、s 2 -短時間の義務（完全に囲まれた）、s 3 -断続的な定期的義務（完全に囲まれている）、（負荷期間fc =30％）

e。モーターアーマチュア回路および励起回路：静的整流器電源を搭載することができ、DCジェネレーターの電源にも適しています。

f。パフォーマンス：この一連のモーターのパフォーマンスは、GB 5227-85}}の要件を満たしています。

3.2モーター標準定格電圧：220V、440V。他の電圧レベルは当社と交渉できます。

3.3モーターの定格速度は、モーターの特性に従って、技術データシートの仕様に準拠する必要があります。 220V定格の電圧モーターは、過電圧速度調節を可能にする必要があります。

3.4モーターが明らかな脈動なしのDC電源を搭載している場合（つまり、回転式ジェネレーターを搭載）、定格出力電力と指定されたデューティサイクルの下で動作し、周囲の気温が40度Cを超えない場合、温度計法で測定する各巻線の温度上昇は75Kを超えてはなりません。温度計法で測定された整流子の温度上昇は、85度Cを超えてはなりません。

3.5換気された継続的義務（S1）または1-時間制限を備えた完全に囲まれた短時間の義務（S2）の場合、累積化合物DCモーターの励起アンペアターン比は、約50％シリーズ励起アンペアターンと50％のシャント励起アンペアターンです。

3.6換気された継続義務（S1）または完全に囲まれた短時間の義務（S2）の場合、{1-時間制限では、DCモーターの最大速度調整速度は次の仕様を超えてはなりません。

3.7指定された実行期間中、コールドステートのフルロード速度の変動により、外部換気DCモーターは定格速度の15％を超えてはならず、完全に囲まれたDCモーターは定格速度の20％を超えてはなりません。通常の動作温度、定格荷重、定格電圧、定格電流では、モーターの速度耐性は定格速度の7.5％以上を上回ってはなりません。

3.8 ZZJ -810モーター以上には、補償巻線が装備されています。

3.9モーターには、接地記号がマークされた接地端子が付属しています。

4.1モーターの保護と設置構造フォーム：

a。全体的なシリーズ保護フォーム：

完全に囲まれている：IP44

換気：IP23

b。インストール方法は、IMB3として国家標準GB 997-81に準拠しています。他のインストール方法は、当社と個別に交渉できます。

4.2冷却方法：

完全に囲まれたモーターには、エンクロージャーの自然表面冷却（IC0040）と、内部ファン（IC0041）によって駆動される強制空気冷却の2種類の冷却があります。

換気モーターには、ダクトエアインレットと天然空気出口（IC17）、ダクトエアインレットとダクトエアアウトレット（IC37）、および独立したブロワー（IC16）を装備したモーターの3種類の冷却があります。

各フレームサイズに必要な冷却空気音量（表を参照）

4.3ターミナルボックスの位置：メインドライブエンドから見ると、フレームの右側にあります。左側または上部が必要な場合は、別々に当社に相談してください。

4.4モーターには、補助ドライブエンドでタコメータージェネレーターとアクセサリーを装備できます。

4.5モーターには、標準のテーパーが1:10の二重テーパーシャフト延長があります。 1：9のシャフト延長テーパーが必要な場合、またはモーターの全長を変更する必要がある場合は、当社に別々に相談してください。

4.6モーターのトランスミッションは、柔軟なカップリングによって接続されています。アセンブリ中は慎重なアライメントが必要です。

5.1注文する前に、製品カタログを参照して、製品モデル、仕様、その他のデータを明確にしてください。多様性、仕様、またはその他のデータがカタログと異なる場合は、当社に連絡してください。特別な要件がある場合は、事前にそれらを明確に指定し、当社の関連部門と交渉してください。正式な契約または裁判製造契約は、契約後に署名されます。

5.2注文時に、モーターモデル、電圧、速度、デューティサイクル、構造タイプ、冷却方法、励起方法、励起電圧、アウトレット/端子ボックスの位置、およびアクセサリーとスペアパーツの名前を指定してください。

5.3動作環境が特別で、湿度の高いタイプが必要な場合は、元のモデル番号の後に「TH」を示してください。

ZZJ -800補助ローリングミルドライブ用のシリーズDCモーター、220V（または230V）の個別（またはシャント）励起モーターの電圧ブースト調整後の最大動作トルク。参照については、図1を参照してください。

図2：220（230）Vの速度速度調節後の最大動作トルク、個別に（またはシャント）DCモーターを励起しました。

 ZZJ -800シリーズローリングミル補助ドライブDCモーターは、完全に囲まれた断続的な義務（S3）で動作します。完全に囲まれた断続的な義務（S3）の下で動作するさまざまな義務サイクルの下で、他の（シャント）励起DCモーターの出力電力については、図4を参照してください。

注：

別々に励起されたモーターを開始する場合、アーマチュア回路を接続する前に、フィールド巻線を定格電圧に接続する必要があります。停止するときは、最初にアーマチュア回路を外し、次にフィールド回路を外して、開始および停止中の弱い磁気によって引き起こされる過速度を避けて、モーターを損傷する可能性があります。モーターへの熱損傷を避けるために、励起回路の電源を接続するときに、外部換気ファンを起動し、同時に空気経路を開きます。

ローリングミル補助ドライブモーター - 最適な選択。詳細については、sales@simomotor.com.cnにお問い合わせください。
